智慧能源管控解决方案

1、概述

 智慧能源管理系统围绕国家对各行业的节能减排号召、“双碳”战略发展目标,整合云计算、大数据和物联网技术对企业建筑内电能能耗进行实时监测、采集,并对各类能耗数据进行统计与分析,使企业管理部门对机构内各种能耗进行有效的监测与管理,为机构节能降耗研究、设计改(建)造提供参考数据;对已实施节能改造的建筑提供节能效果数据验证,同时还可以显示、查询、打印、发布和共享能耗数据。

智慧能源管理系统可按企业各职能部门等进行分布式计量,并按楼栋、楼层、房间能耗进行统计、分析和发布,并提供符合企业用能情况的节能管理措施。

利来国际最老品牌网智慧智慧能源管理系统包含能耗数据采集、实时监测、节能管理、能耗统计、能耗分析五个方面。

2、系统功能

2.1、数据采集

智慧能源管理系统的终端设备(如云空开、电表、智慧照明、智能空调、智能插板等)自动采集相关的能耗数据,通过ZigBee无线和4G通讯技术通过“云网关”实时上传到云中心和控制中心,以保证数据实时性和安全性,能耗数据按照一定的编码规则组织、存储及交换,确保能耗信息的一致性和系统的兼容性。

2.2、实时监测

 企业能耗在线监测,采用直观的图形化界面(柱状图、饼状图等)来分析、展示能耗数据,实现时、日、月、年的能耗数据可见、可比、可重现。 丰富的多极能耗模型,如机构、楼栋、单元、楼层、房间、能耗表计模型,或机构、院系、处室、教研室组、年级班级的行政架构模型,实时能耗数据、历史数据全面展示。

2.3、节能管理

 根据终端设备的不同、具有不同的节能管理功能,如智慧照明、智能空调、智能插板、云空开等,具有集中管理、温限管理、照明感应、定时开关、时段管理、加班模式和能耗管理等节能管理功能; 在各级核算单位安装分类、分项总表,实际不能安装的,在网络系统中设立虚拟“总表”,通过各级总表,实时呈现出各级核算单位的分类能耗和分项能耗。

2.4、能耗统计

 智慧能源管理系统依据《国家机关办公建筑和大型公共建筑能耗监测系统建设、验收与运行管理规范》,按照分类能耗、分项能耗实现用能的日、周、月、年统计,并能以多种图表格式显示; 智慧能源管理系统多种统计图表,多种的数据分析方式,导出各种符合公共机构统计格式的月、季、年等能源资源消耗报表;能形成完整的公共机关能源财务报告,对比能耗分析报告;能提供以组织机构为单位的能耗定额管理、人均能耗管理、单位面积能耗统计、碳指标转换等相关报表。

2.5、能耗分析

 通过实时监测用能数据,对建筑用能情况异常分析和线路负荷分析;可实现对设备故障进行故障分析;可以按照楼栋或部门分类、分项统计总能耗、单位面积能耗、用电能耗等按周期(日、周、月、年)能耗进行统计分析。 对建筑和用能单位的用能规律性进行分析,为用能计划编制和异常监测提供基础数据,使得建筑电耗情况一目了然,为找出吃电“老虎”,进行节能改造提供一手的数据材料。

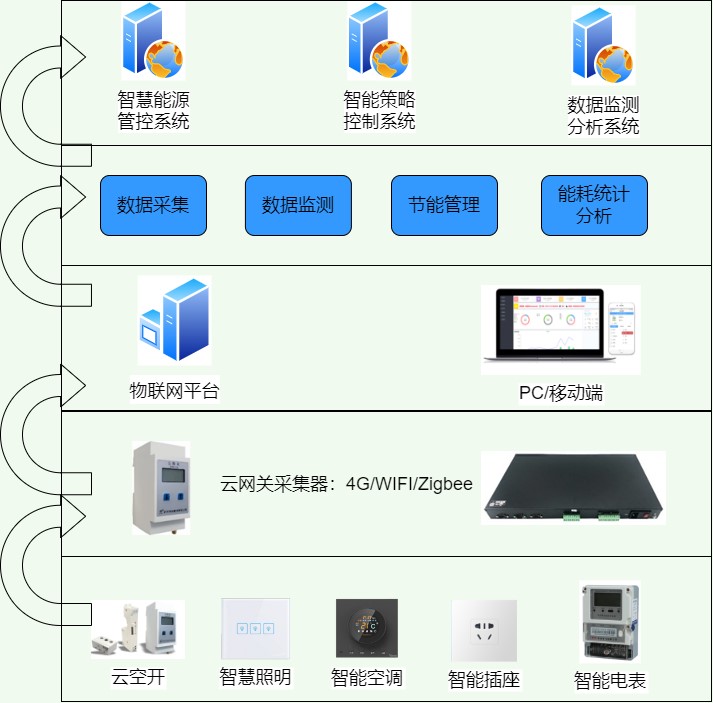

3、系统架构图


用电安全系统解决方案

1、概述

 该系统对以保障企业电气安全使用为目标,以智慧用电系统建设为手段,以全方位监测企业末端用电设备能耗数据为依托,保障末端用电线路的电气安全,摸清企业末端用电设备安全使用现状,不断提高企业安全用电运行管理水平,整体提高企业用电安全规划建设水平,建设和管理精细化用电安全的评价体系和考核指标,全面提升安全型企业的建设,减少电气火灾安全隐患的发生。

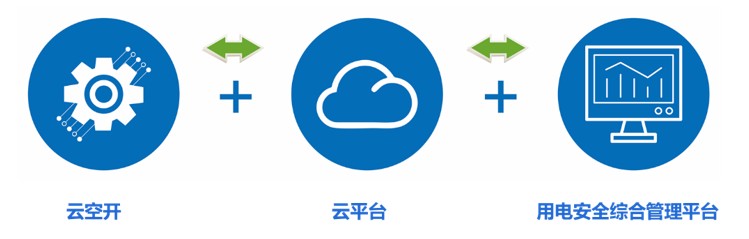

用电安全系统通过物联网技术,在原用电单位断路器设备上加装控制模块和计量测温传感器,使其变为智能断路器“云空开”;可监测电气引发火灾的主要因素(导线温度、剩余电流、电流及电压)进行不间断的数据跟踪与统计分析,实时发现电气线路和用电设备存在的安全隐患(如线缆温度异常、漏电、过载、缺相等),经系统分析及时向安全管理人员发送预警信息,提醒用电单位治理隐患,达到消除潜在的电气火灾危险,实现“防患于未然”的目的。同时设备具备线路能耗统计功能,并配置远程开合闸功能,支持定时开合闸,可使用电单位制定相应的节能措施,实现一定能力的节能减排。

2、系统功能

2.1、故障类型统计与分析

可以实现对管辖区域内各安装现场所有用电故障及其故障类型进行统计和分析,能让用户系统电力维护主管人员清晰了解某段时间内用电事故最频发事故及具体每个用电事故发生的线路,便于快速解决用电故障及针对性进行线路改造和优化。

2.2、分区域用电安全管理

 可以对项目中所有安装“云空开”的场所按区域进行用电安全管理及预防;还可以通过超级管理账号对每个子账号的登陆和操作记录进行查询,让主管单位对管理片区内各现场用电安全管理工作做到有效及时的监督。

2.3、实时报警断电

 云开关实时温度监控:可以对每个区域所有开关端口温度进行24小时实时监测,可具体分析整个区域24小时智能开关端口温度平均值,根据开关温度的实时监测数值可对区域内所有开关温度状态做出大致判断。对于单个开关,温度超过70℃预警,超过90℃报警并自动断电。

 短路报警:可对当日短路报警信息按时段统计和分析。短路之后0.04s自动断电,起到保护的作用。

 过欠压:可对当日过压、欠压报警信息按时段统计和分析。超过250V/430V发送预警信息,超过263V发送报警信息并自动断电。 过流过载:可对当日过流、过载报警信息按时段统计和分析。超过额定电流的5%,10s自动断电;超过35%,5s自动断电;超过100%,1s自动断电。

2.4、远程终端控制

针对管理人员的整体管理的需求,利来国际最老品牌网智慧为用户提供了“控电宝”APP用于管理企业区域内的的“云空开”,用户可以获取本项目下所有“云空开”的报警信息,开关自由分组定时控制或遥控,项目所有设备的自动完成漏电保护功能自检、功率限定、分线路用电计量,故障实时报警、负载情况等。

2.5、智能运维

 智慧安全用电系统具备精细化管理用电单位用能信息,前端设备“云开关”可分布式部署,监控用电单位所有线路的安全运行,发生异常事件可精准定位异常线路,系统自动分辨异常原因并通过移动端推送至相关负责人;自动生成异常事件并形成派单;管理人员可查看派单进度、维修进度、维修记录等数据,并可形成月度用电情况使用报告,做到可查询和可追溯。

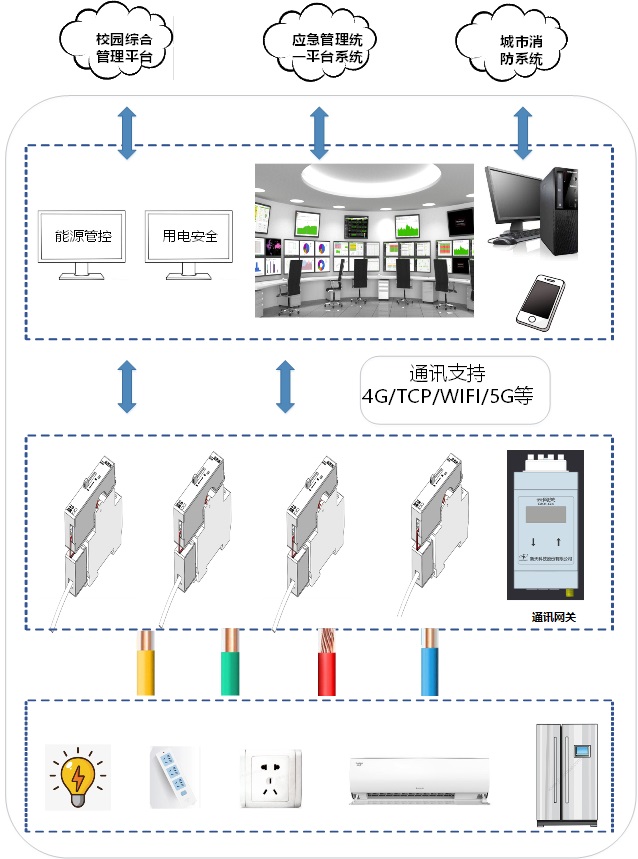

3、系统架构图
